Beskrivelse

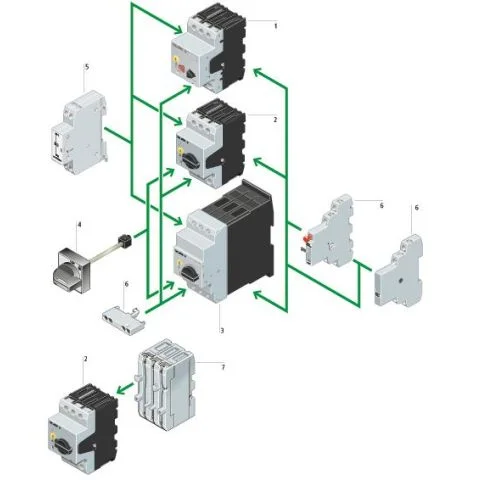

Ukapslet motorvernbryter for montering på bæreskinne (bredde 35 mm, høyde 7,5/10/15 mm). Overlast- og kortslutningsvern for motorer opptil 11 kW/400 V. PKZM 0 er ubegrenset kortslutningssikker («egensikker») opptil merkestrøm Iu = 10 A. Ved å kombinere motorvernbryter PKZM 0 med kontaktor DILM (E32) fås en startkobler PKZM 0-DILM. Startkobleren monteres på 35 mm bæreskinne. PKZM 0 kan suppleres med annet tilbehør ifølge nedenfor: 1. Motorvernbryter PKZMO1 (Promotor) 2. Motorvernbryter PKZM0 3. Motorvernbryter PKZM4 4. Håndtak for dørmontering (PKZM0 og PKZM4) 5. Shunt- eller underspenningsutløser 6. Utløsningsindikator AGM2, hjelpekontakt NHI(E) 7. Strømbegrenser CL-PKZ0 Ukapslet motorvernbryter med termisk overlastvern og magnetisk kortslutningsvern. For montering på 35 mm bæreskinne eller skruemontering. Bryteevne opptil merkestrøm 10 A = 150 kA, ved merkestrøm 12–32 A = 50 kA.Tekniske dataTypePKZM 0-10Innstilling for overlastutløser6,3–10 AInnstillingsområde for den momentane kortslutningsutløseren155 ABakkekortslutningsbrytekapasitet Icu ved 400 V, AC150 kAUtløsningsteknologiTermomagnetiskNominell driftsspenning690 VNominell effekt ved AC-3, 400 V4 kWNominell kontinuerlig strøm Iu10 AFasebortfallsfølsomJaAntall poler3ApparatbyggemåteInnbyggingsapparat i fastmonteringsteknologiMed integrert hjelpekontaktNeiMed integrert underspenningsutløserNeiMerkeuteffekt ved AC-3, 230 V2,2 kWKapslingsgrad (IP)IP20Hovedstrømkretsens tilkoblingsmåteSkruetilkoblingMed varmebeskyttelseJaType kontrollelementVrider/vriknappBredde45 mmDybde76 mmHøyde93 mm
