Beskrivelse

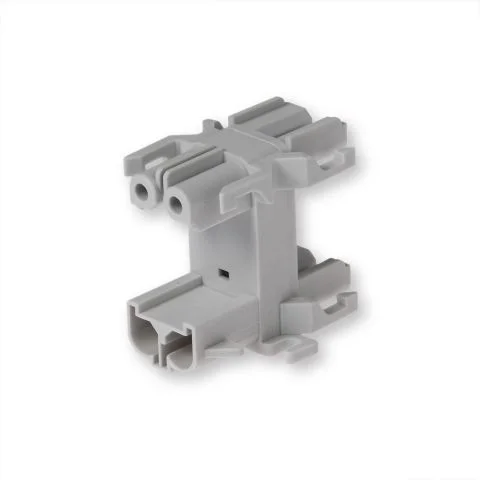

Forgreningsapparatet har tilførsel for hylsekontakt og tre utganger for stikkontakter. Kontaktene koblet til manifolden er definert i koblingsskjemaet. Ved behov kan forgreningsanordningen monteres på sokkelen med to skruer, maks. ø 3,5 mm, avstanden til festehullene 58 mm.Tekniske dataTypeNCD2.GUtførelse av fordelerFordelingskoblingsplintAntall innganger1Antall poler2Antall utganger3farge på det separate adapterstykketGråfargekoding/kontaktinnsatsGråMerkespenning250 VMerkestrøm20 ANominell overspenning4 kVMaks. kontinuerlig temperaturmotstandskontaktdel70 °CMonteringsmulighetMed separat adapterUtførelse av integrert koblingIngenHalogenfriJaBredde37 mmHøyde43 mmLengde47 mmMateriale hus/kapsling/rammePA (polyamid)KontaktmaterialeKobber/Zink (CuZn)Mekanisk kodingJaForurensningsgrad2Kapslingsklasse (IP)IP20Overflatebehandling av kontakterSølvforgyltLåsemekanismeIntegrert i pluggforbindelseMaks. kontinuerlig temperaturmotstand strekkavlastning70 °C
