Beskrivelse

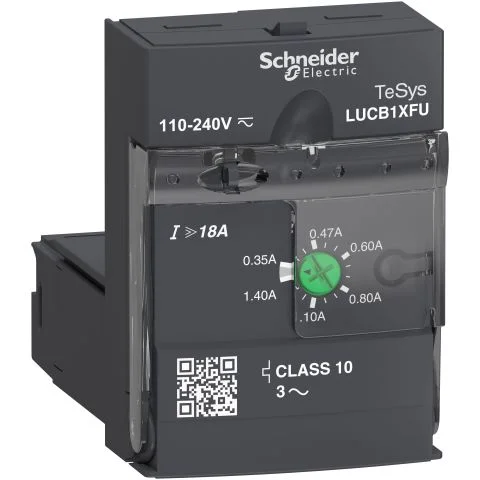

TeSys U-kontroll- og diagnoseenhet som skal monteres i baseenheten for avanserte funksjoner LUB120, LUB320, LUB380 for å danne en TeSys U-startkontroll for trefasemotorapplikasjoner opp til 0,25 kW@400 V. Den gir full beskyttelse for motorer med merkestrøm Ir 0,35-1,4A (Ir justerbar), klasse 10 overbelastningsutløsning, kortslutning ved 13 x Irmax, overstrøm ved 14,2 x Ir, fasetap, isolasjonssvikt (kun beskyttelse av utstyr). Den har en termisk overbelastningsalarm som kan brukes lokalt ved hjelp av en LUFDA-modul eller eksternt ved hjelp av en LULC-modul, og en testtrykknapp for overbelastningssimulering. Skal brukes med en 110-240V AC / 110-220V DC spenning for å kontrollere starteren (gjennom A1/A2-kontrollterminalene i baseenheten). Sertifisert når den brukes sammen med en LUB-baseenhet (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-kompatibel (RoHS/REACh).Tekniske dataREACH – Inneholder kandidatstofferBlyREACH Dato2022-07-20REACH-opplysningspliktJaTypeLUCB1XFU*Antall hjelpekontakter normalt lukket (NC)0Antall hjelpekontakter normalt åpne (NO)0Antall poler3Tilkoblingsmetode for hovedstrømkretsØvrigInnstilling av overbelastningsutløser0,35-1,4 AMed jordfeilbeskyttelsesfunksjonJaNominell spenningsforsyning ved AC 50 Hz110-240 VNominell spenningsforsyning ved AC 60 Hz110-240 VNominell spenningsforsyning ved DC110-220 VNominell kontinuerlig strøm Iu1.4 AEndelig verdi av innstillingsområdet for øyeblikkelig kortslutningsutløser18 ASpenningstype for driftAC/DCStartverdi for øyeblikkelig kortslutningsutløserinnstillingsområde18 AType kortslutningsutløsningIkke forsinketType motorvernElektronisk utløser
