Beskrivelse

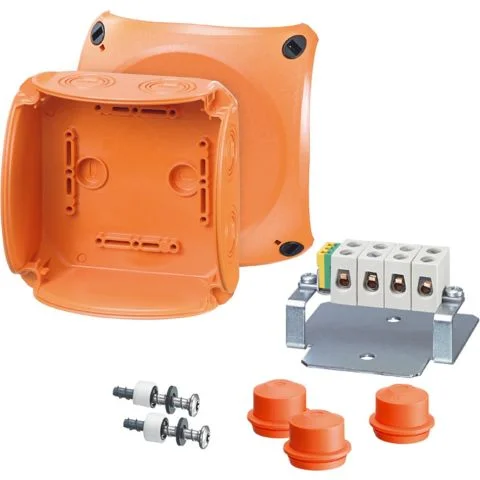

Hensel koblingsboks er brannklassifisert i henhold til DIN 4102 del 12 og oppfyller elektrisk funksjonalitet ved brann tilsvarende E 90, noe som gjør den egnet for funksjonssikre installasjoner som nødlys, heiser og alarmsystemer. Boksen er produsert i oransje polykarbonat i kvadratisk utførelse, er halogenfri og har kapslingsgrad IP66; den leveres med tre kabelinnføringer vurdert til IP65. En fempolet koblingsklemme i temperaturbestandig keramikk er utstyrt med to tilkoblingsskruer per pol og egner seg for skjøting av kabler opp til 4×6 mm² eller for forgreninger tilsvarende 12×1,5 mm² eller 8×2,5 mm². Lokket festes med skrue, og boksen monteres med gjennomgående skruer som medfølger og samtidig fester klemmene. Hensel koblingsboks har målene 130×130×77 mm, nominell isolasjonsspenning 400 V, er plomberbar og beregnet for vegg- eller takmontasje; driftstemperaturområdet er −25–70 °C, og den er ikke beregnet for montering i jord eller under vann eller for bruk i eksplosjonsfarlige soner.Tekniske dataTypFK 0606Antall inntak7Bredde130 mmDybde77 mmDriftstemperaturområde-25–70 °CElektrisk funksjonalitet (kretssikkerhet) ved brannE 90Eksplosjonstestet utførelseNeiFeste lokk/dekselSkruddFormKvadratFargeOransjeFor Ex-sone støvIngenFor Ex-sone gassIngenStøpbarNeiStøpemasse medfølgerNeiHalogenfriJaSammenkobleligNeiInntak bakfraNeiKapslingsklasse (IP)IP66Lengde130 mmMaterialePlastMaks. ledertverrsnitt6 mm²Med skjermingNeiMed strekkavlastningNeiModell/UtførelseKoblingsboksMontering i jord/markNeiMontering under vannNeiMonteringsmetodeVegg-/takmonteringNominell isolasjonsspenning400 VPlomberbarJaTransparent lokk/dekselNeiType kapslingsgjennomføringForpregingUtstyrt medSkruklemmeVærbestandigJaOverflatebehandlingUbehandletAntall inntak7
